概述

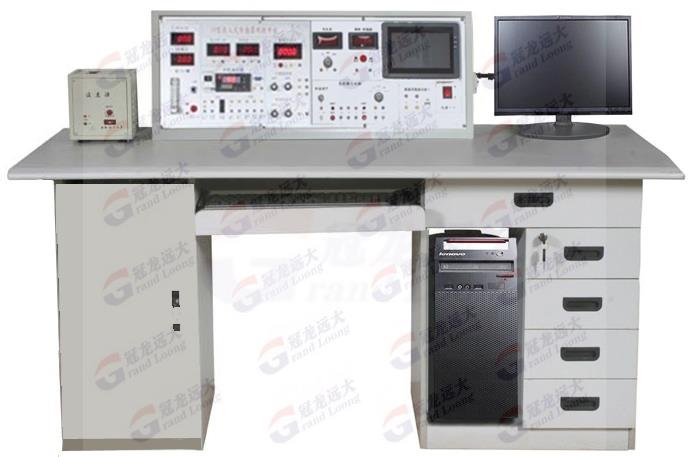

GL2502C传感器检测技术综合实验台主要用于各大、中专及职业院校开设的《传感器原理》《自动检测技术》《非电量电测技术》《工业自动化仪表与控制》《机械量电测》《虚拟仪器》《自动控制原理》《无线传感器》《单片机》等课程的实验教学。

设备配温度源、气压源、振动源和转动源。传感器配相应实验模板，便于操作和管理，实验完成后，可分别放入实验台的柜子里和传感器箱。能根据教学要求由几个模板组合成一个复杂的实验系统。各种公共源也可用于学生课程设计、毕业设计及进行一些开发性实验；电源及信号源设有保护电路，确保学生在误操作后不易损坏设备并保证学生的安全。实验模板上标有电子电路基本单元以及原理图。

设备组成

传感器与检测技术实验台由主控台、三源板（振动源、温度源、转动源）、传感器和相应的实验模板、配套工程测试仪和数据采集卡及处理软件、实验台桌六部分组成。

主控箱部分包括：直流信号源（±15V, ±5V, ±2V, ±4V, ±6V, ±8V, ±10V,2-24V 可调）音频振荡器（1KHz—10KHz 可调）低频振荡器（1Hz-30Hz 可调）频率、转速、电压、气压显示表、电流表、（含数据通讯接口RS232 USB）、气压源、智能调节仪（带通信）等。光学测量仪表包括光照度仪表、光功率仪表。嵌入式ARM9 基于S3C2410芯片的一体机显示屏采用触摸屏式七寸真彩液晶显示并与主机箱为一体式、学生嵌入式系统设计平台及基本器件套件、机电套件、嵌入式套件。

    实验台预留显示器安放位置，并设有安放实训模板、各种传感器和计算机主机及键盘的区域（柜）。尺寸1700×900×800(mm)（长*宽*高）；桌面为防火、防水、耐磨高密度板；设有两个大抽屉（带锁），用于放置工具及资料，实验桌面上预留显示器位置或右边设有放置示波器用的可拆。实验桌有安放实验模板和计算机主机及键盘的位置。
