1.1 概述

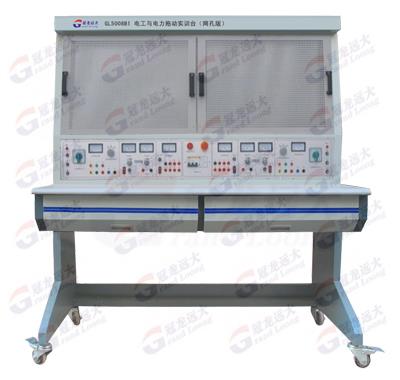

    “GL5008B1电工与电力拖动实训台”是根据《电路分析》、《电工学》、《电工基础》、《模拟电子技术》、《数字电子技术》、《电机学》、《电力拖动》、《电机控制》、《继电接触控制》《工厂电气控制》等课程实训大纲的要求研制开发的。为中等专业学校、职业技术学校等新建或扩建实训室，快速开设实训课提供了理想的实训设备。

1.2 特点

（1）实训装置采用台式结构：整个装置由实训桌体及操作屏两部分组成，装置占地面积小，节省实训室空间，且实训台操作方便灵活。

（2）设置电压型及电流型漏电保护、过电流保护及停电保护等安全保护体系，确保操作者的人身安全。

（3）采用网孔板式结构，器件可由学生自由安装，可为学生的接线、布线、线路调试、故障排查等能力的培养提供良好、经济的平台。

（4）实训台采用双工位设计，两组独立的电源控制屏互不干涉，可容纳两组学员同时进行实训。

（5）采用不锈钢网孔板组成，不锈钢网孔板由高精度大型数控冲床冲挖而成，孔距设计科学，便于各种器件安装；

（6）装置提供的两块网孔板可以方便地进行拆装，便于学生安装器件。

（7）所有实训器件均直接以散件的形式提供，增强实训学员对器件的直观认知；同时可由老师针对所开实训内容选取实训器件，使整个装置使用更加方便，而且能够利用学校的闲置实训器材。

（8）电工技能与实训仿真系统采用3D虚拟仿真技术，用户可以360度无死角观察器件外观细节；采用多媒体演示动画展示各种元器件的结构、功能、工作原理及控制方式；通过具有交互性的模拟仿真动画，进行电路的组装调试和故障排除，实现无实物学习电工设备相关专业所涉及到的常用仪器设备、电气检测以及电机控制的实际操作技能和注意事项。
