产品概述



1 概述

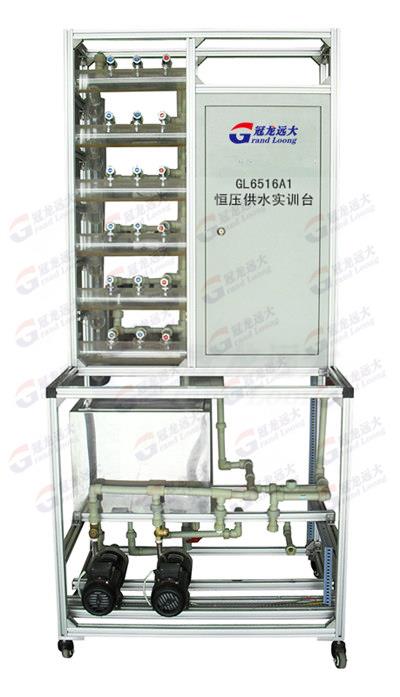

“GL6516A1 变频恒压供水系统实训台”集PLC、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活给水系统（实物模型），控制平台两大部分组成，包含了可编程控制器，变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用PLC+变频器的开放式控制结构，可以完成多种模式下的楼层恒压供水实训，为教学研究变频恒压供水技术提供了一个开放性的实训平台。它是一款适合大学及中、高职院校《电气自动化》、《楼宇自动化》、《建筑电气》、《智能建筑》等专业的综合性实训设备。

2 特点

（1） 控制平台采用PLC+变频器的开放式控制结构，提供组态软件和PLC的开发环境，可以让学生自行设计控制方案，灵活性强。

（2） 控制平台有过载保护、过流保护、漏电保护、接地保护、工频和变频连锁控制等多重保护机制。

（3） 控制系统能模拟真实的给水系统，有自动控制和手动控制两种控制方式，当自动控制

（4） 失效时，系统由手动控制方式运行。

（5） 控制对象全部使用不锈钢和有机玻璃器件，保证不生锈、不易老化；模拟六层大楼给

（6） 水系统，具有生活给水系统和消防水系统两种水路模型；动力系统由四台水泵构成，其中两台常规变频循环泵，一台休眠泵，一台消防泵，能模拟常规生活给水系统、消防供水系统和夜间小流量供水系统，能够生动模拟大楼给排水系统的典型结构。

（7） 实验装置接口全部开放，不仅能扩展我司提供的可选组件，还能满足用户自身的扩展需求，使用户进行创新实训和实验成为可能。
