产品简介

光电技术是将传统的光学技术与现代微电子技术、计算机技术紧密结合在一起的一门高新技术，已渗透到许多科学领域，并得到迅猛的发展。光电检测技术是由之产生的一门重要技术，该技术是现代测量技术中的一个重要组成部分。熟练地掌握光电检测器件的各种特性，并在实际应用中合理使用，是目前教学的基本要求。GL2018B型光电检测创新综合实验平台从这一思想出发，结合光电技术教学大纲，以研究众多光电探测器的应用技术为主，工作原理为辅，开设了一系列的相关实验。

① 适用实验教学课程有：《光电子学》、《光电子技术》、《光电检测》、《传感器原理及应用》等。

② 主体为冷轧钢台体，辅料为防火高密度板，结构牢固耐用；桌面可伸缩，具有实验桌及课桌两用功能。

③ 功能设计：此台体与实验桌为一整体，并配有组合柜及抽屉，采用封闭空间结构优化设计，可以放置主控箱、实验模块、计算机、传感器箱及测量工具等。

●光学元器件设计：光学元器件采用磁性底座，使用时拧动旋钮产生磁力吸附在台面上，不用时关闭磁性，方便光路的调节及光学器件的移动。

●示波器支撑架设计：示波器可安放在活动的支撑架上,支撑架有边沿,防止示波器掉落,当不需要放示波器时可以将支撑架放下来节省空间,而且能够方便安装和运输。

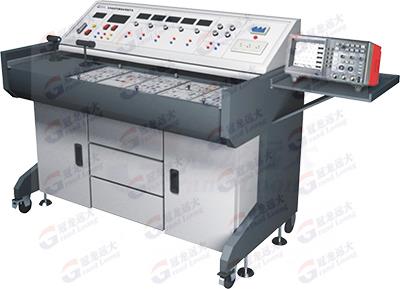

④ 规格尺寸：1200*670*1045mm

二、性能参数

u       控制屏与实验桌为一体化设计：台体桌面设计成推拉方式，当需要用底下模块时推进去露出模块，推拉桌面直接放置于导轨上；不用时可拉上作用桌面，直接供学生听课使用。

u       内置电源，信号源，仪器仪表，参数详见如下：



1、照度计（内置）

●  照度计量程：20Lx、200Lx、2000Lx、20000Lx

●  照度计最小可测光强：0.01Lx

2、低压电压表（内置）

●   电压表量程：DC200mV、DC2V、DC20V

●   电压表最小可测电压：0.1mV

3、高压电压表（内置）

●   电压表量程：DC20V、DC200V、DC2000V

●   电压表最小可测电压：0.1V

4、电流表1（内置）

●   电流表量程：200μA、2mA、20mA

●   电流表最小可测电流：0.1μA

5、电流表2（内置）

●   电流表量程：20mA、200mA、2A

●   电流表最小可测电流：10μA

6、转速/频率表（内置）

●   输入信号幅度：500mV～5V

●   测量范围：0～9999Hz

7、输出电源（内置）

●   DC：±5V（两路）、±12V（两路）、+30V（两路）

●   DC：0～12V、0～30V可调电压源

●   DC：0～200V可调电压源 （选配），0～1000V可调电压源 （选配）

●   DC：0～20mA可调电流源

8、信号源（内置）

●   波形选择：正弦波、方波、三角波

●   频率选择：

正弦波 1Hz-10MHz

方波 1Hz-1MHz

三角波 1Hz-1MHz

●   方波占空比可调

●   衰减选择：0dB、-20dB、-40dB

●   幅度连续可调

●   扫频输出：10-100KHz、100-1000KHz

9、电阻负载0～100kΩ，精度：1Ω

◆ 调理电路

电压跟随，电压放大，电平调节，I/V变换，加法电路，减法电路，电压比较电路，窗口比较电路，F/V电路，V/F电路等模块。

◆ 教学管理软件

教师机和学生机能够自由获取对方数据，教师机可以获取学生机上的相关内容，学生机也可以获取教师机上的相关内容，实现资源共享，相互通讯。

使实验室管理、考核管理及信息管理方面更加科学。教学管理软件要求能够实现实验数据的实时采集、波形显示、数据处理、频谱分析等相关功能。

三、实验内容

u       硅光电池光照度计设计实验　　　　　　　u       硅光电池光控开关设计实验

u       光线强弱报警仪设计实验　　　　　　　　u       光耦电流传输比测量实验

u       光耦伏安特性测量实验 　　　　　　　　　u       光耦时间响应特性测量实验

u       光开关实验（透射型、反射型）　　　　　u       光电报警实验

u       光电频率电压转换实验　　　　　　　　　u       光电隔离及电平转换实验

u       热释电探测组件原理认知实验　　　　　　u       超低频信号放大电路实验

u       热释电红外传感控制器设计实验　　　　　u       热释电报警器设计实验

u       红外电子敏感音乐盒设计实验　　　　　　u       热释电传感器响应距离特性实验

u       温度测量实验　　　　　　　　　　　　　u       PSD位置传感器实验

u       CCD驱动测试实验　　　　　　　　　　　u       CCD特性测试实验

u       线阵CCD的AD数据采集　　　　　　　　　u       线阵CCD软件二值化及物体宽度的测量

u       面阵CCD时序驱动测试及成像实验　　　　u       面阵CCD数据采集与图像显示实验

u       尺寸测量实验　　　　　　　　　　　　　u       面阵CCD实物扫描实验

u       光纤位移测量设计实验　　　　　　　　　u       光纤照明实验（端光/侧光）

u       光电测距系统设计实验　　　　　　　　　u       光纤烟雾报警设计实验

u       光纤微弯称重设计实验　　　　　　　　　u       指纹传感器的应用实验

u       指纹传感器的程序设计实验　　　　　　　u       太阳能电池特性测量实验

u       太阳能节电照明灯设计实验　　　　　　　u       太阳能路灯设计实验

u       太阳能电池充电器设计实验　　　　　　　u       LD的V-I特性曲线测试

u       LED的V-I特性曲线测试
