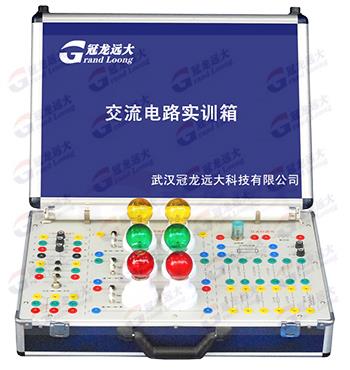

主要设置

(1) 灯组负载三组：三组各自独立，每个灯组均设有两个并联的白炽灯螺口灯座（由开关控制各支路

的通断）和电流插座便于电流的测试。既可独立做单相负载实验，也可联接成Y或△两种三相负载线路形式。

(2) 日光灯器件组：设有15W镇流器、日光灯管、启辉器以及用于改善功率因数的高压电容（1uF/500V、

2uF/500V、4.7uF/500V）。

(3) R、L、C元件特性组：设有1KΩ/25W功率电阻、1H/0.5A电感及1uF/500V高压电容各一只，通过实验可测试各元件的参数并对各种R、L、C组合电 路进行判断。另外，还提供三相四线电源的接线端子、三只电流插座便于电流的测试、三刀双掷开关一只及高可靠实验连接线等。
