产品概述

(1) 概述

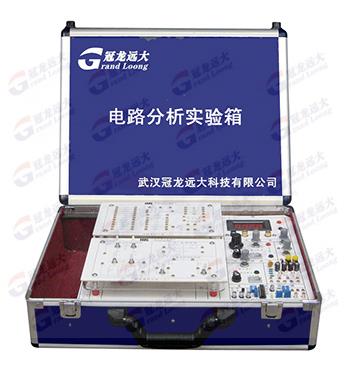

电路分析实验箱是根据目前我国《电路原理》、《电路分析》、《电工学》等教学大纲的要求而研发的新一代实验装置。本实验装置采用“积木式”结构，设计新颖、外形美观大方，布局合理，使用方便灵活。将电路分析、模拟电子、数字电子所需的各种公用电源设计为一个公共平台，平台上提供各种所需的电源和仪表，其具体实验模块以插卡形式插在主实验板上，以便各学校根据自己的教学要求安排做任意扩展，所有模块与公共平台之间通过香蕉头自锁紧插件连接。可靠性好，性能稳定，测试结果准确，可让学生自主实验，为开放实验室提供良好的硬件基础。

(2) 产品特点

       1) 模块化设计实验箱真正采用模块化设计。

       实验箱共分为：实验箱电路主板、电路基础实验（一）模块、电路基础实验（二）模块、电路基础实验（三）模块、电路基础实验（四）模块、电路基础实验（五）模块、电路基础实验（六）模块。每个模块均安装透明保护罩。用户可以根据自己的需要，选择不同种类的模块。

       2) 可扩展性。可以根据客户的需要添加相关扩展模块，完成所需相关实验，同时也可扩展数字电路和模拟电路的相关实验。

       3) 简洁直观。该实验箱的实验板采用独特工艺，正面印有原理图及符号，反面焊有相应元器件，需要测量，调节和观察的部分均在正面，且装有锁紧式接插件，使用直观、可靠，维修方便、简洁，同时反面采用透明玻璃罩固定。这种工艺方式可以让学生很清楚的看到相关原理图，分析原理。并且学生也可以通过反面透明玻璃罩看到所有器件，可以加深学生对器件感官认识。实验电路采用单元电路方式设计，每个单元电路以基本电路为主，再连接不同的元件为该电路参数，也可通过不同的单元电路组合，完成不同的实验要求。

       4) 实验方便。实验箱电路主板上提供了实验必备的电源和信号源。信号源有函数信号发生器。采用整体与模块结合的结构形式。

       5) 模块组合可以完成系统实验。实验中还可以将多个模块进行连接，完成不同的系统实验。模块中设有专用的元件箱，可以满足学校设计性、综合性、研究性实验所需的各种资源。

       6) 各模块紧密结合《电工技术》、《电路分析基础》、《电工原理》、《电路》等重要专业基础理论课程相配合的实验课程教材的理论教学，可以完成电路基础实验。电路基础实验（一）包括：戴维南定理/诺顿定理、基尔霍夫定律/叠加定理、双口网络/互易定理；电路基础实验 （二）是受控源特性的研究，包括VCVS、VCCS、CCCA、CCVS；电路基础实验（三）包括：回转器、负载阻抗变换器；电路基础实验（四）：RC一阶电路的响应及应用；电路基础实验（五）包括：RC串联选频网络、RC双T选频网络、RLC串联谐振电路。电路基础实验（六）是元件箱模块。

       7) 实验装置中各仪器经过特殊设计，稳定性好，实验线路选择典型，完全与教学内容相配合。

       A 实验的深度与广度可根据教学需要灵活调整。普及与提高可根据教学的进程做有机地结合，也可以利用实验单元配置的灵活性进行创新型实验。装置采用积木式结构，更换便捷，如要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

       B 采用整体与模块相结合的结构形式， 电源配置、仪表一目了然，模块面板实验电路的示意图线路分明，各实验模块任务明确，操作、维护方便。

       C 灵活搭配。客户可在购买我公司主板的情况下，灵活配置各种所需的实验模块满足学校相关实验教学需求。
